壓電式振動送料機是以由鈦酸鹽和鋯酸鹽為主要成分的壓電陶瓷制成的壓電素子為驅動源的振動送料機。它是利用壓電素子的施加電壓產生機械變形的壓電效應（Piezo Effect）形成的振動來完成零件輸送的劃時代的送料機。
這種振動機用途廣泛，可通過中心固定或四周固定隨意安裝各種振動盤。由于驅動部沒有線圈，鐵芯，所以電氣?機械構造非常簡單，從而具有良好的耐久性。
產機電子SANKI 壓電式圓盤(PEF-***A(B))系列振動機: PEF-460B PEF-390B PEF-300A PEF-230A PEF-190A PEF-150A PEF-120A PEF-90A
特點
１．無需調整彈簧片
因為通過簡單的控制器的頻率設定就能實現理想的運行狀態，所以在機器裝配或使用電頻50/60Hz發生變更時，無需對共振彈簧片進行調整，且不存在經年變化。
２．對零件無電磁影響
驅動部對小型零件，磁性零件不產生任何的磁氣影響，利于零件的篩選。
３．最適合微小零件的輸送
因為是通過彈簧片進行直接驅動，所以振動的有效成分大，從而能夠?qū)崿F(xiàn)對微小零件的無跳躍輸送。
４．顯著的節能效果
由于壓電素子的電氣—機械能轉換率高，所以和已往的形式相比可以達到70%以上的節能效果。
５．100V，200V的共用
通過使用專用控制器，實現了100V，200V的共用。
并且可以通過安裝使用「KS-3」傳感器來提供安定的動力。
壓電式圓盤(PEF-***A(B))系列振動機數據
PEF- 90A
PEF-120A
PEF-150A
PEF-190A
PEF-230A
PEF-300A
PEF-390B
PEF-460B

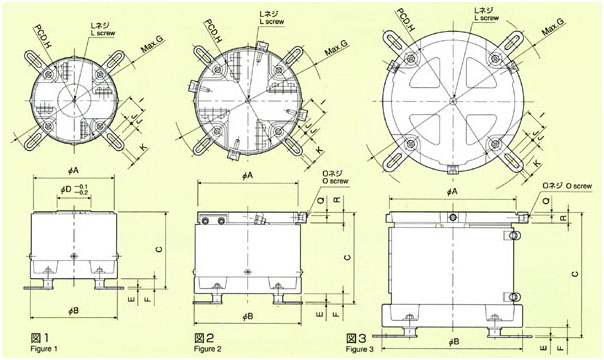

■振動機外形尺寸圖
■振動機外形尺寸表
（單位 unit:mm)
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
O |
Q |
R |
圖號 |
|
PEF-90A |
90 |
100 |
100 |
50 |
2.3 |
15 |
175 |
80 |
30 |
10 |
7 |
M6 |
- |
- |
- |
1 |
|
PEF-120A |
120 |
130 |
115 |
205 |
110 |
|
PEF-150A |
150 |
160 |
137 |
_ |
225 |
130 |
M8 |
4-M5 |
4.5 |
16 |
2 |
|
PEF-190A |
190 |
210 |
187 |
290 |
180 |
35 |
M12 |
3-M5 |
3 |
|
PEF-230A |
230 |
260 |
205 |
330 |
220 |
3-M8 |
19 |
|
PEF-300A |
300 |
320 |
225 |
3.2 |
19 |
414 |
270 |
45 |
15 |
|
PEF-390B |
390 |
440 |
252 |
26 |
534 |
380 |
50 |
M16 |
3-M10 |
6 |
24 |
|
PEF-460B |
460 |
530 |
304 |
4.5 |
25 |
645 |
465 |
60 |
10 |
4-M10 |
25 |
■技術參數
|
型號 |
90A |
120A |
150A |
190A |
230A |
300A |
390B |
460B |
|
輸入電壓 AC(V) |
0～250 |
|
消費電流(mA)
（標準振動盤） |
8 |
15 |
37 |
65 |
90 |
165 |
|
共振頻率(Hz+/10Hz)
（標準振動盤） |
255 |
240 |
233 |
210 |
165 |
152 |
120 |
100 |
|
彈簧片角度（標準） (θ°） |
15 |
|
壓電素子型號 |
SR-1639B |
SR-2443B |
SR-3860B |
SR-5086A1 |
SR-65100A1 |
SR-68105C |
SR-80116A |
|
壓電素子使用片數
(片pcs.) |
2 |
3 |
|
噴涂顏色 |
外罩 |
日涂工 S3-309 |
|
底座 |
日涂工 S2-1034 |
|
振動機重量 (Kg) |
1.7 |
3.3 |
5.3 |
12.3 |
17.8 |
32.6 |
54 |
105 |
|
可承最大振動盤 |
直徑 φ(mm) |
120 |
150 |
250 |
310 |
370 |
500 |
620 |
760 |
|
重量 |
0.3 |
0.6 |
2 |
3 |
5 |
8 |
14 |
25 |
|
可承工件重量 (kg) |
0.2 |
0.4 |
0.8 |
1.5 |
2.5 |
3 |
5 |
|
使用溫度 （℃） |
0～40 |
|
使用濕度(%/RH)
（無凝露） |
10～90 |
|
適用
控制器 |
標準 |
P1系列 |
P2系列 |
P3系列 |
|
反饋控制 |
P1-F系列 |
P2-F系列 |
P3-F系列 |
|
